Листовые лотки ДКС «S5 Combitech» и аксессуары

Состав системы

"S5 Combitech" – система металлических перфорированных и неперфорированных лотков, предназначенная для прокладки проводов и кабелей силовой и сигнальной проводки при выполнении открытых электропроводок и открытой прокладке кабельных линий при настенном, потолочном, наклонном и комбинированном типах монтажа на объектах промышленного, коммерческого и гражданского строительства.

Сфера применения системы "S5 Combitech"

• Энергетическая инфраструктура. Наличие необходимой сертификации.
• Транспортная инфраструктура. Широкий диапазон материалов и типов покрытий позволяет осуществлять монтаж и эксплуатацию кабельных трасс.
• Производственно-складские помещения. Быстрый процесс монтажа и организация кабельной трассы любой сложности и под любые задачи.
• Спортивные объекты. Высокая несущая способность кабельных лотков позволяет прокладывать кабельные линии на пролетах до трех метров.
• Коммерческая недвижимость. Соответствие требованиям пожарной безопасности обеспечивает сохранность работоспособности кабельных линий в условиях пожара.

Преимущества системы "S5 Combitech"

• Материал и Качество. Лотки изготовлены из высококачественной листовой стали и предлагаются в различных климатических исполнениях, обеспечивая долгий срок службы и высокую надежность кабельной трассы.
• Безопасность при монтаже. Специальная конструкция лотков "S5 Combitech" исключает риск повреждения кабеля в процессе прокладки, обеспечивая сохранность кабельной структуры.
• Скорость монтажа. Фирменное соединение "папа-мама" сокращает время монтажа трассы по принципу нахлеста до 60%, что повышает общую эффективность установки.
• Широкий ассортимент аксессуаров. Наличие разнообразных системных и монтажных аксессуаров позволяет строить трассы любой сложности, делая систему гибкой и универсальной.
• Высокая огнестойкость. Листовые лотки прошли испытания на огнестойкость с показателем R-90, что позволяет использовать их для прокладки кабелей, питающих системы эвакуации и пожаротушения.
• Высокая сейсмостойкость. Лотки были испытаны на вибростендах в испытательном центре АО "Корпорация "ВНИИЭМ". Результаты экспериментальных исследований доказали возможность применения листовых лотков в районах с сейсмичностью 9 баллов по шкале MSK-64, ГОСТ 17516.1-90.
• Соответствие европейским нормам. Листовые лотки успешно прошли серию испытаний и тестов, предусмотренных европейским стандартом EN 61537:2007. С получением данного сертификата стало возможным использование лотков "S5 Combitech" не только на территории России, но и за рубежом. Успешная сертификация листовых лотков в Европе еще раз подтверждает высокое качество производимой продукции.
• Выбор профессионалов. Система "S5 Combitech" имеет свидетельства о соответствии условиям эксплуатации на объектах ПАО "Газпром" и не имеет ограничений к эксплуатации на объектах ОАО "АК "Транснефть".
• Стойкость к коррозии в морской воде. Система листовых лотков одобрена Российским морским регистром судоходства. Это позволяет эксплуатировать ее на объектах, расположенных в море и прибрежных зонах.

Особенности системы "S5 Combitech"

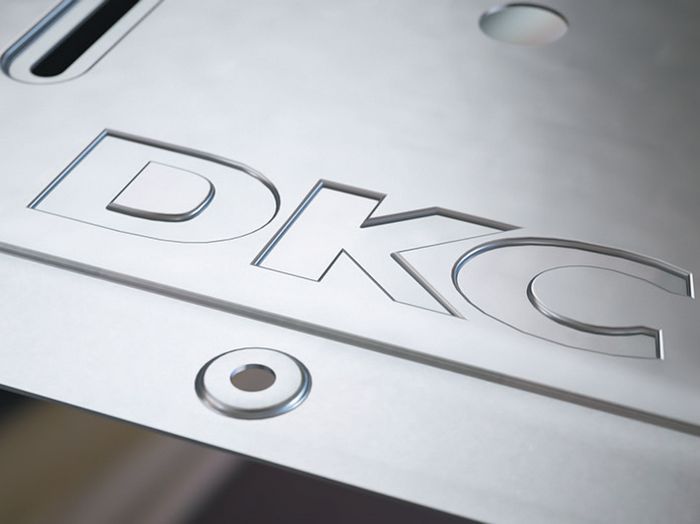

Подштамповка в виде логотипа ДКС как защита от подделки.

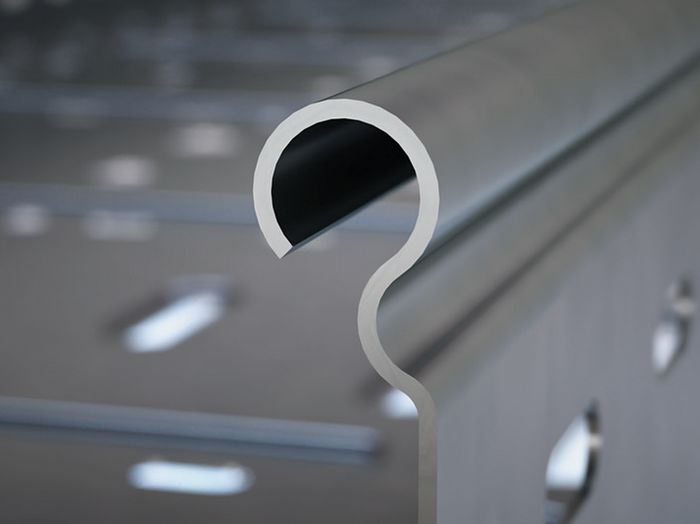

Повышенная несущая способность и защита кабелей от повреждений.

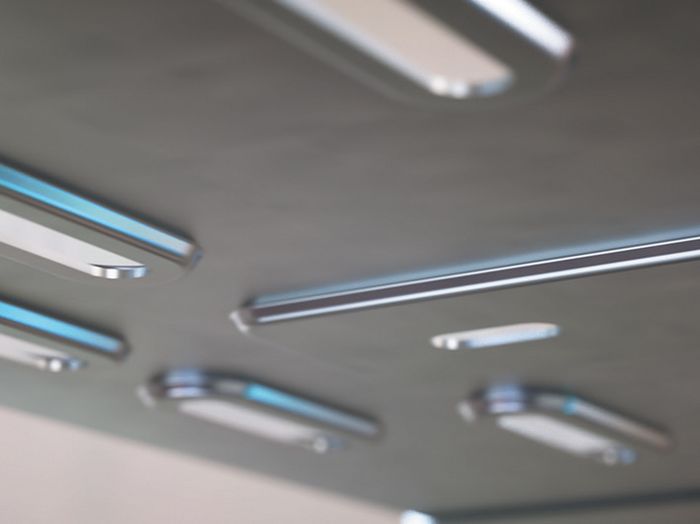

Усиленная перфорация – увеличение несущей способности до 40%.

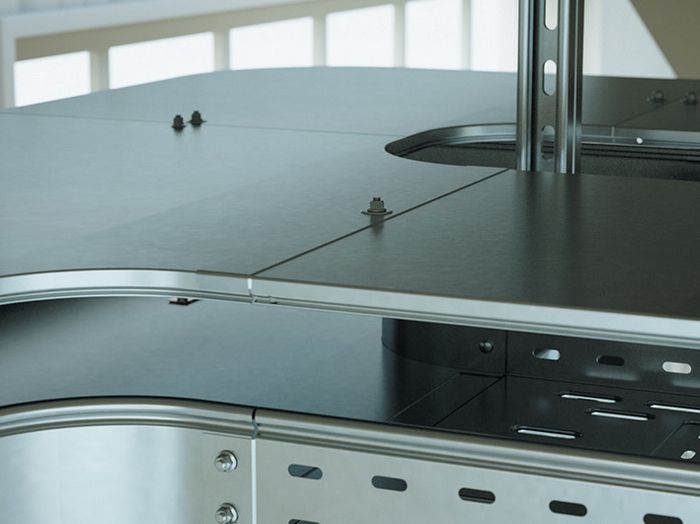

Возможность предварительной безвинтовой фиксации.

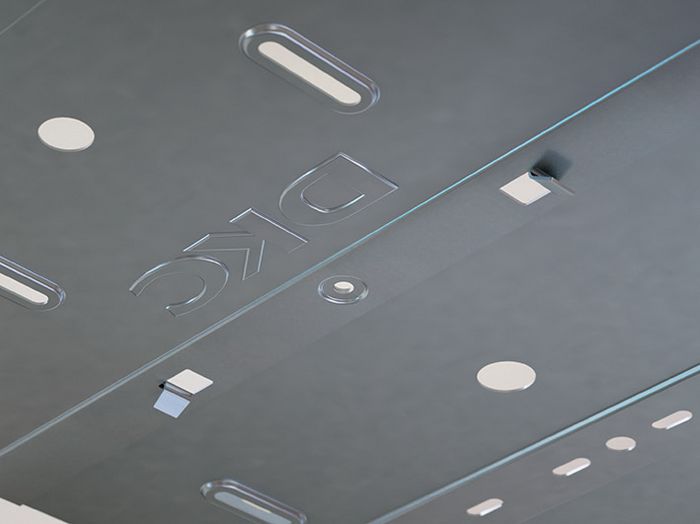

Двойной непрерывный контур заземления по лотку и по крышке.

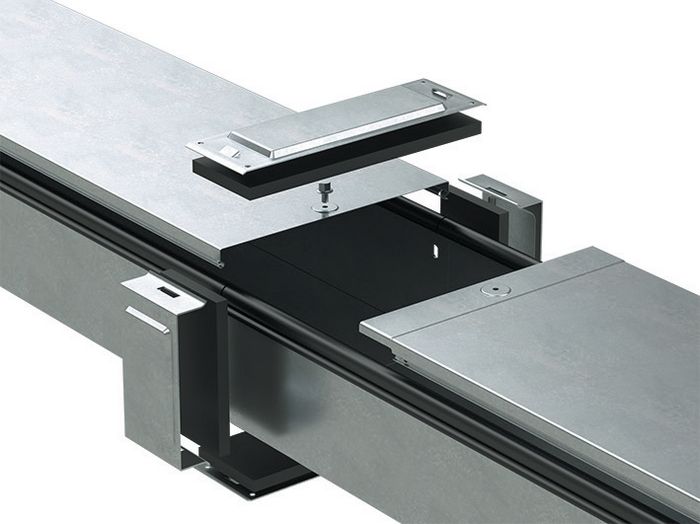

Обеспечение степени защиты IP44 (опционально).

Сертификаты системы "S5 Combitech"

Система "S5 Combitech" соответствует высоким требованиям в различных областях, что подтверждается разнообразными сертификатами:

1. Санитарные требования: Санитарно-эпидемиологическое заключение (отказное письмо) для объектов, требующих соответствия санитарным правилам.
2. Морская и портовая инфраструктура: Свидетельство Морского регистра РФ, подтверждающее соответствие системы требованиям объектов морской и портовой инфраструктуры.
3. Пожарная безопасность:
   • Сертификат пожарной безопасности E90 DIN 4102–12: 1998–11.
   • Сертификат соответствия к огнестойким кабеленесущим системам с пределом огнестойкости R90 для объектов с высокими требованиями к пожарной безопасности.
4. Сейсмостойкость: Сертификат соответствия на сейсмостойкость (MSK-64) для объектов расположенных в сейсмоопасных регионах.
5. Территория Евросоюза: Сертификат TÜV для объектов на территории Евросоюза.
6. Заземление и безопасность: Протокол испытаний наличия цепи между заземленными установками и элементами заземленной установки для объектов, исключающих прокладку дополнительного контура заземления КНС.
7. ПАО "Газпром": Добровольная сертификация Газпромсерт для объектов ПАО "Газпром".
8. Ядерное оборудование: Лицензия ФСЭТАН для производств ядерного оборудования 2-4 классов безопасности.
9. Воздействие агрессивной среды: Протокол испытаний кабельных лотков на стойкость к климатическим воздействиям по ГОСТ Р 52868-2007 для категорий: С3, С4, С5, удостоверяющий пригодность системы для объектов, подверженных воздействиям агрессивной среды.
