Перегородки огнестойкие ДКС «Vulcan»

Описание

Огнестойкие кабельные перегородки DD предназначены для разделения кабельных линий, что препятствует распространению пожара в случае его возникновения. Согласно действующим нормам Российской Федерации установка огнестойких перегородок необходима в случаях прокладки:

• взаиморезервируемых цепей (в одном коробе);
• цепей рабочего и аварийного эвакуационного освещения (в одном коробе);
• цепей до 42 В с цепями выше 42 В (в одном коробе);
• контрольных кабелей и кабелей связи с силовыми кабелями (в кабельном сооружении);
• силовых кабелей до 1 кВ и выше 1 кВ (в кабельном сооружении);
• рабочих и резервных кабелей выше 1 кВ питающих электроприемники I категории (в кабельном сооружении).

Конструкция

Для установки перегородок горизонтально применяются консоли С-образного сечения производства ДКС BBP-21, BBP-41 или BBD-21 дополненные специализированными держателями BMZ-15. При вертикальном монтаже перегородка крепится внутри короба к разделительной металлической перегородке SEP.

Пример монтажа

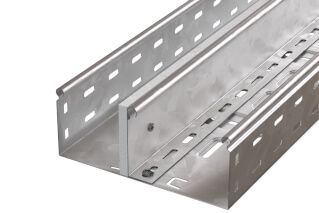

Вертикальный монтаж перегородки DD к разделительной металлической перегородке SEP.

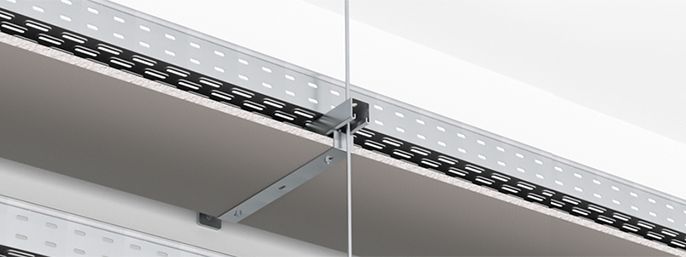

Горизонтальный монтаж перегородки DD держателями серии BMZ-15.
